2. micro:bit v2开发板
micro:bit v2开发板包含正反两面。
一、micro:bit v2开发板正面

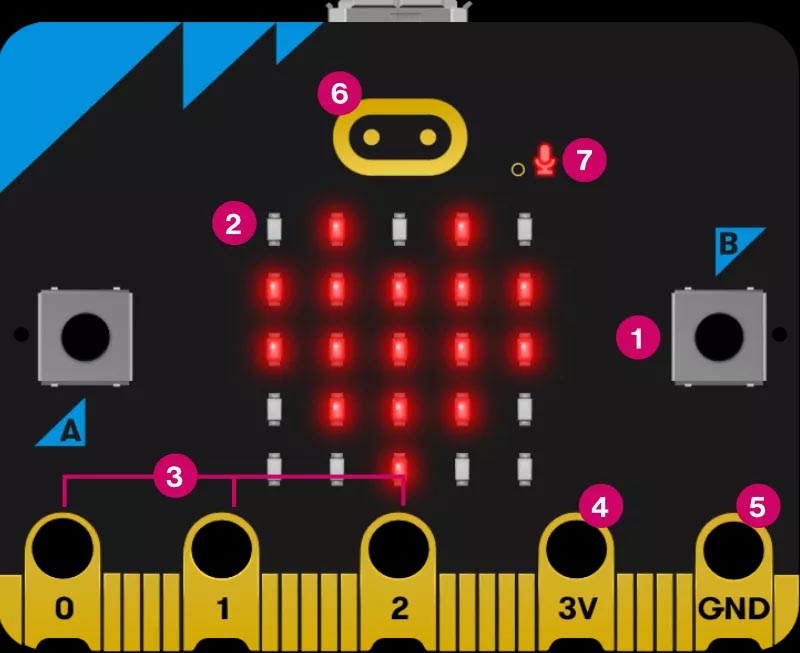

图1 micro:bit v2开发板正面
- ① 可编程按钮（自定义功能按钮）：有A和B两个按钮，是最常用的输入装置。对于按钮来说只有一个功能按下去，但是我们可以通过编程使得按钮按下去实现不同的功能。这些按钮（A B）组合起来可以实现三种操作，各自单独按下以及同时按下。
- ② LED点阵和光线传感器：由5*5的点阵LED灯组成，可以用来显示图像、文字、数字。同时，这些LED灯还是一个光线传感器，可以检测有多少光线投射到micro:bit上。LED点阵由发光二极管组成，是常用的发光输出装置。灯从大的方向来说就只有两种状态，分别是开和关，也就是我们平时说的亮和灭，但是从明和暗这个方向来说，它又可以分成不同的等级，也就是我们平时说的亮一点，就好比是成绩，分数可以从0到100，划分不同的层次。
- ③ GPIO引脚：增加开发板的功能，可以与耳机、触摸传感器、蜂鸣器、电机以及鳄鱼线夹等进行连接和交互，从而拓展micro:bit的功能。
- ④ 3V电源引脚：可以为外接传感器（如外部LED或其它电子传感器）进行供电。
- ⑤ GND接地引脚：当将耳机、LED或外部开关连接到micro:bit时，它用于完成电路的回路。
- ⑥ 触摸感应Logo（新）：是新板子的额外输入，金色Logo也可以用作触摸传感器。除了A和B按钮外，你还可以将它用作程序中的额外按钮。触摸标识使用电容式触摸，感应电场中的微小变化，以了解手指何时按下，就像手机或平板电脑屏幕一样。有三种不同的操作：（1）点按，即摸一下立刻松开；（2）长按，即按住超过一定的时间；（3）松开，即手指离开。
- ⑦ 麦克风指示灯（新）：你可以使用新的micro:bit内置麦克风创建对响亮和安静的声音做出反应的程序，并测量噪音水平。当micor:bit测量声音强度时灯就会亮起。就在麦克风LED的左边，你会看到声音输入的一个小孔。
二、micro:bit v2开发板反面
micro:bit v2开发板反面包含以下几个功能（如图2所示）：

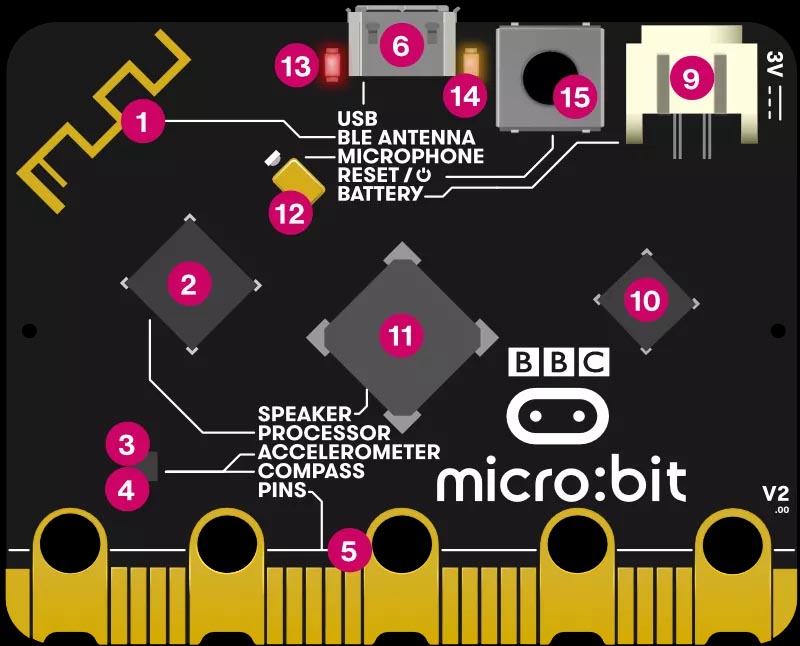

图2 micro:bit v2开发板反面
- ① 广播和蓝牙天线：通过无线电（广播）可以实现与其它micor:bit之间的通讯。以及使用蓝牙与其他的设备进行通信。无线电是一种发送和接收信息的方式，BBC micro:bits可以使用无线电波相互通信。
- ② 处理器以及温度传感器：微处理器是开发板的大脑，负责获取、解码以及指令的执行，是运行程序的核心设备。同时该模块还包含有温度传感器，是一种可以感知外界空气温度的输入装置。
- ③ 指南针：测量磁场方向以及磁场强度，它可以测量三维空间的磁场，所以你可以用它来做科学实验或者制作简单的门窗报警器。
- ④ 加速度计：是一种运动传感器，用来测量三维空间的力（包括重力），可以检测micro:bit从左向右、前后移动、上下倾斜的情况，因此你可以用它做科学实验，给游戏添加震动输入，或者制作简单的警报，当有人移动你的东西时提醒你。
- ⑤ 引脚：连接你的micro:bit以制作耳机、简单开关和电子设备、感知触摸等。引脚可以为彩灯、马达和机器人等简单配件供电。
- ⑥ Micro USB接口：用于充电以及将程序写入开发板。
- ⑨ 电池接口：使用 3A 电池来对开发板进行供电。如果你想把你的micro:bit带到室外，戴上它或者玩游戏，这真的很有用。它可以运行很长时间，只用两个AAA电池。
- ⑩ USB接口芯片：烧录（上传）代码，与电脑的USB接口进行串行数据的发送和接受。
- ⑪ 扬声器（新）：也就是我们平时所说的喇叭，可以进行声音的播放，这样你可以更轻松地将音乐和声音添加到项目中。
- ⑫ 麦克风（新）：也就是我们平时所说的话筒，话筒可以采集我们的声音。新micro:bit的麦克风和指示灯LED固定在电路板的背面。LED在监测声音时亮起，并在电路板正面显示为麦克风图标。前面还有一个小孔，可以让声音进入麦克风。声音有大有小（在microbit中使用响度来标识），通过声音的大小，我们可以对板子实现控制。
- ⑬ 红色电源指示灯：当开发板接上电源后将会亮起，无论是通过USB接口还是电池接口。
- ⑭ 黄色指示灯：当你的计算机与micro:bit通过USB通讯是，例如将程序写入micro:bit的时候，指示灯会亮起。
- ⑮ 复位按键：在新的micro:bit上按此键将重置micro:bit，并从一开始重新运行程序。如果按住它，红色电源指示灯将熄灭。当电源指示灯变暗时，松开按钮，micro:bit处于省电睡眠模式。使用此功能可延长电池寿命。再次按下按钮，唤醒您的micro:bit。
